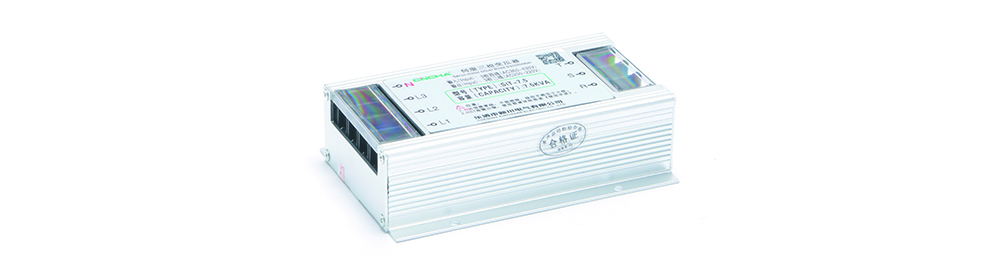

SIT-7.5伺服變壓器
伺服電子變壓器電氣特性
●安全地：內部輸入和輸出電路與外殼隔離，通過G端子引出公共地，故G端子必須手工用導線接到外殼，如不接，雷電竄入變壓器輸入端所產生的高壓共模電壓將無法被過壓保護電路泄流到地，而直接導入到驅動器輸入端。
●絕緣耐壓：所有輸入和輸出端子并聯同時對外殼的絕緣電阻，DC2500測試一分鐘，絕緣電阻》1500兆歐。
●輸入到輸出隔離：無，不隔離。
●殘余電壓：在交流電壓都斷開后，輸入和輸出端之間的電壓為零。
伺服電子變壓器環境條件
●操作溫度：-55-+55度操作濕度：0-95%RH（不凝結）
●保存溫度：-55度-+85度保存濕度：0-95%RH（不凝結）
●散熱：通風良好，或電箱外配置散熱風扇。
SIT伺服變壓器特點：
?、袤w積小，重量輕；
②用空氣可冷卻，不需絕緣油進行隔離，減少污染，且維護方便，安全性好；
?、勰軌蚴棺儔浩鞯母狈捷敵龊愣ǚ档碾妷?；
?、苣軌蚋纳齐娔苜|(zhì)量，可以得到正弦波形的輸入電流、輸出電壓且能夠?qū)崿F(xiàn)單位功率因數，且變壓器兩側的電壓、電流均可控，因而能任意調節功率因數；
⑤具有斷路器的功能，大功率電力電子器件可瞬時（在微妙級時間內）關斷故障大電流，省去了繼電保護裝置。
另外，電力電子變壓器還具有一些特殊的用途如：與蓄電池連接之后，可以提高供電的可靠性；能夠?qū)崿F(xiàn)三相變兩相或三相變四相等特殊變換功能；能夠同時輸出交流電和直流電等。在文獻中，作者對常規電力變壓器和自平衡電力電子變壓器進行了仿真對比和分析，文獻主要針對五種工況進行了仿真研究，從仿真的結果來看，PET無論是在滿載額定運行、低壓側一相斷線、三相短路，以及高壓側電壓三相不平衡和有諧波污染等工況下都有較好的輸入輸出特性，能夠避免一側系統的不平衡對另一側系統的影響，因而較常規電力變壓器具有更加優良的性能。
